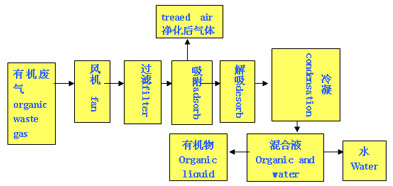

以两箱带干燥吸附装置为例。流程由两台吸附器并联组成，称为吸附器A、吸附器B。被治理废气经过滤后由风机引入，再经入口挡板阀进入吸附器A进行吸附治理，此时吸附器B由干燥风机引入经过滤后的新鲜空气进行干燥。当吸附器A达到一定时间后，引入蒸汽进行脱附，同时吸附器B开始吸附。吸附器A中被吸附的有机物质经蒸汽脱附后，混合气进入冷凝器冷凝，冷凝后混合液体进入分层槽重力分层，分离后有机物进入储槽以备被回收。脱附完成后，吸附器A再经过新鲜空气干燥，脱除蒸汽及凝结水，之后重新进入吸附，同时吸附器B开始脱附、干燥。吸附器A与B周期性交替工作。（附流程图）
活性炭纤维有机废气净化回收装置可吸附回收的有机物种类：
烃类：苯、甲苯、二甲苯、ｎ－乙烷、石脑油、护膜挥发油、环己烷、稀薄剂等。
卤烃：三氯乙烯、全氯乙烯、三氯乙烷、二氯甲烷、三氯苯、三氯甲烷、四氯化碳、氟利昂类等。
酮类：丙酮、ＭＥＫ、ＭＩＢＫ、环己酮等。
酯类：乙酸乙酯、乙酸丁酯、甲基环己烷等。
乙醚类：油酸乙酯、二氧杂环己烷、ＴＨＦ、糠醛、甲基溶纤剂等。
醇类：甲醇、乙醇、异丙醇、丁醇等。
聚合用单分子物体：氯乙烯、丙烯酸、丙烯酸酯、苯乙烯、醋酸乙烯等。
其它有机物能否吸附需进行试验认证。
有机废气治理的经济效益及社会效益
社会效益 控制了工业废气超标排放，治理了环境污染，改善了职工生产、生活环境，增强了人民群众的身体健康。
经济效益 回收了废气中的有机物，这些有机物质可以重新利用，其经济效益也是非常可观的。
活性炭吸附设备实际应用中的一些有待完善的细节：
活性炭活性因为过度饱和吸附，导致活性炭寿命下降。
活性炭更换成本高。
活性炭吸附的饱和度控制难度大。
活性炭饱和吸附导致蒸汽使用量增加，运行耗能增加。
溶剂回收过程无法自动化，高度依赖人工调控。
智昂环保NIRA系列VOCs在线监控系统在此背景下提出了新的系统解决方案：

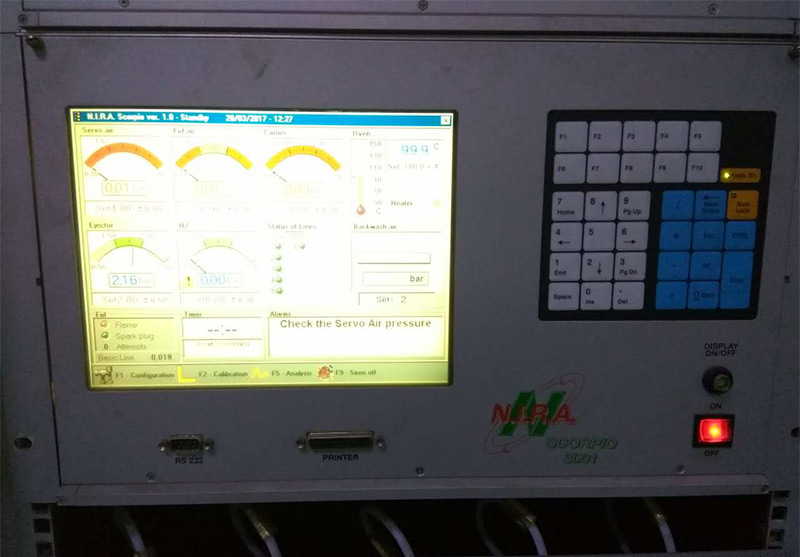

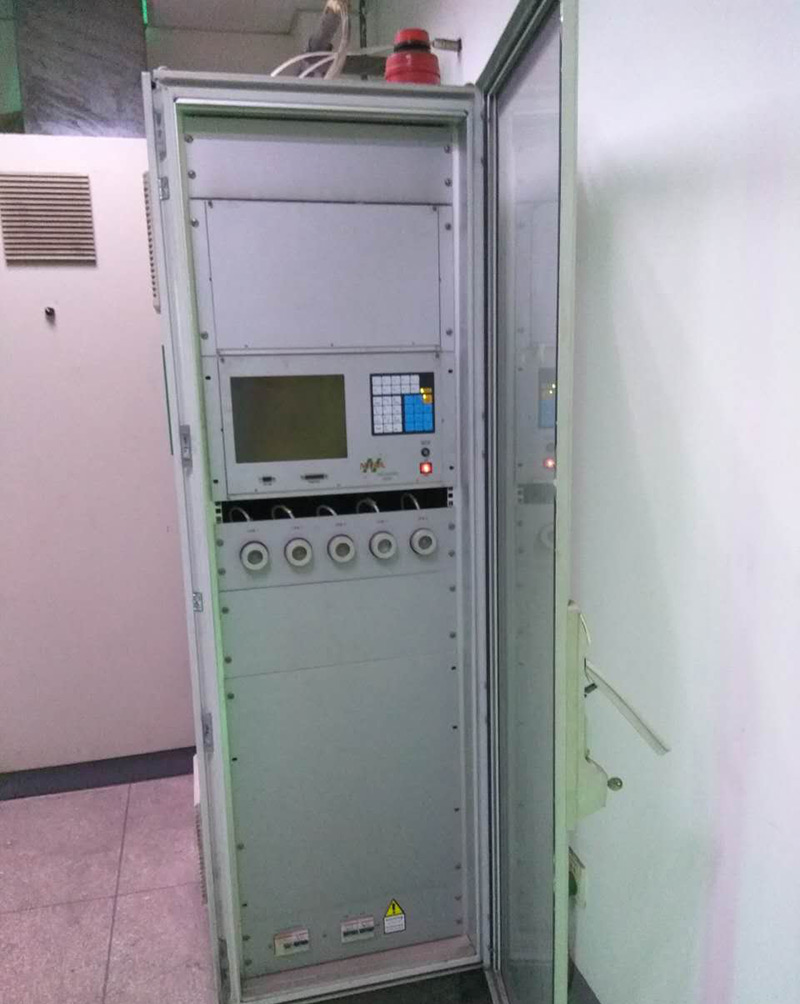

NIRA FID全自动VOC分析仪SCORPIO 3000/TAURUS 4000
应用范围：
SCORPIO 3000系统适用于溶剂回收厂的蒸汽提取阶段。
TAURUS 4000系统适用于溶剂回收厂的惰性气体剥离阶段。
优势：
可以在吸收剂的提取阶段对溶剂的浓度进行测量。
可以长时间保证很好的稳定性：
采用循环采样取代传统的持续毛细管流。
管理和维护费用更低：
独有的采样阀 (部件不可移动)，采用喷射器采样系统 (免维护)取代样品泵，仅需要一种伺服气体(氢气)。
简单的接口：
采用PC嵌入技术，基于Windows XP操作系统(以太网和USB接口)。
点分析:
单点分析可用于监测溶剂回收厂入口处溶剂的浓度。
多点分析可用于监测活性炭吸收剂内部的溶剂浓度。
单点分析可用于监测烟囱排放物中的TOC含量。
也可以根据用户需求创建定做其他的点分析类型。

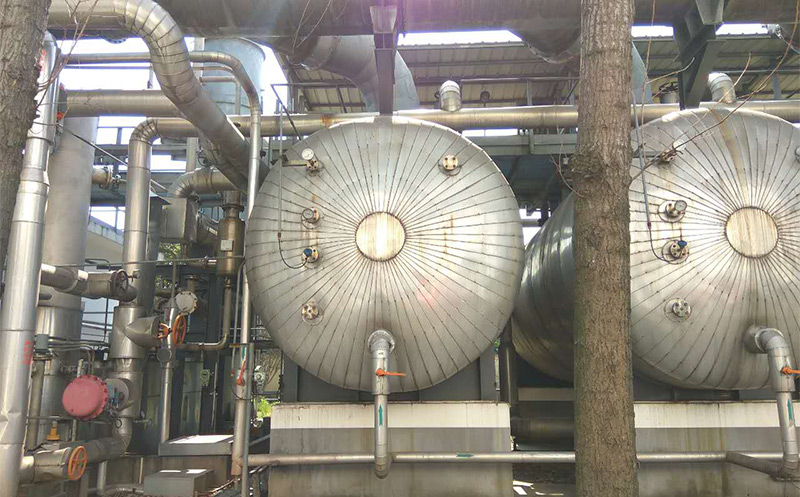

项目应用：特瑞堡密封系统(中国)有限公司 甲苯回收利用项目

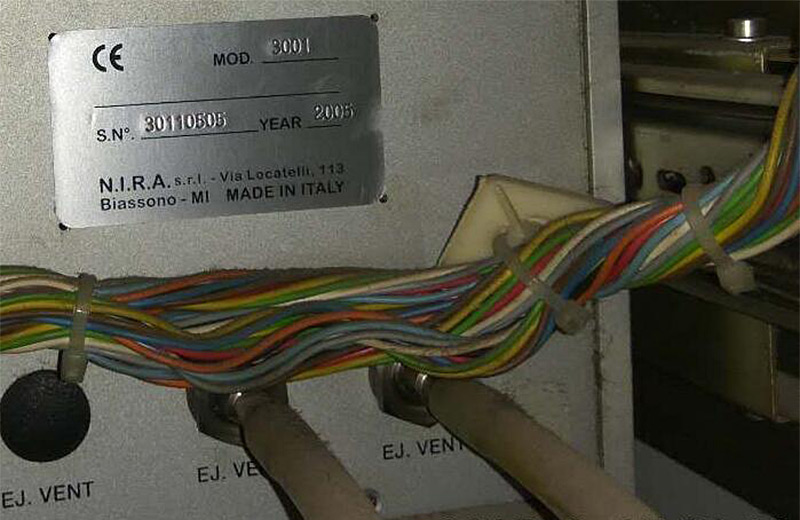

该项目于2005年末投入运行，甲苯回收利用系统共有5个吸附器，主要用于回收成产过程中使用的甲苯。
特瑞堡集团（Trelleborg AB）是瑞典的一家化工企业，成立于1905年，总部位于斯科讷省特雷勒堡，主要生产聚合物与橡胶。特瑞堡集团旗下分为涂层系统、密封系统、轮胎系统、工业系统和海洋工程与建设五个事业群。
特瑞堡密封系统（中国）是国际密封行业的主力军，独特的市场定位使其致力于设计和开发全球领先的产品和材料：一站式的生产车间为航空航天、工业和汽车工业应用提供最佳品质的合成橡胶、热塑塑料、聚四氟乙烯和复合材料技术。
特瑞堡每年消耗大量的甲苯，为了避免环境污染以及节约成本，应用了活性炭吸附工艺对甲苯进行回收再利用，目前已经稳定运行11年，且未曾更换活性炭。这个活性炭甲苯回收装置能做到11年不更换活性炭的秘密就在于先进的VOCs甲苯含量在线监控系统。这套系统将活性炭寿命延长到了令人咋舌的程度，还有更多的优点是大家无法一眼看到了，下面我就来为大家一一揭晓。
VOCs在线监测系统在溶剂回收项目中的优点：
>防止活性炭饱和吸附有机溶剂
>降低脱附有机溶剂的蒸汽使用量，节约热能
>控制活性炭吸附有机溶剂的饱和度
>连接溶剂回收工况系统，使系统可以过程控制自动化
>大幅度延长活性炭的寿命，减少溶剂回收利用成本
技术参数：
| 探测器 | FID氢火焰离子化检测器 |
| 测量范围（低浓度） | 0-50,100,1000mg/Nm3 |
| 测量范围（中浓度） | 0-10,20g/Nm3 |
| 测量范围（高浓度） | 0-200,500g/Nm3 |
| 分析线 | 10条线 |
| 总分析周期时间 | 30s |
| 低探测水平 | 0.2%FS |
| 精度 | ±1%FS |
| 线性度 | ±1%FS |
| 再现性 | <1%FS |
| 工作温度范围 | +5 - 40℃ |
| 氢气压力值 | 3bar |
| 氢气消耗量 | 40ml/min |
| 空气压力值 | 4bar |
| 伺服空气消耗量 | 350ml/min |
| 注射器空气消耗量 | 4-12m3/h |
| 警报 | 正常闭合继电器触点，无拉伸 |
| 输出 | 0-10V，4-20mA，RS232，USB，以太网 |
| 显示屏 | TFT显示屏10.5” |
| 电源要求 | 230V，50/60Hz,500Vα |
| 尺寸（箱） | 模块：19”*60*47cm |
| 尺寸（带上框架） | 600*800*1900（L*W*H） |
| 重量 | 20kg/模块 |
| 重量 |
200kg |
