| 技术参数 | ||
| 测量原理 | 非分光红外吸收（NDIR） | 非分光紫外吸收（NDUV） |
| 测量气体 | CO, CO2, CH4, N2O, CF4, SF6其他气体可定制 | SO2, NO, NO2, H2S其他气体可定制 |
| 测量范围 | 0-50ppm到0-100%Vol | 0-100ppm到0-10000ppm |
| 测量精度 | < ±2%FS | |
| 重复性 | < ±1%FS | |
| 零点漂移 | < ±0.5%FS | |
| 最低检测限 | < ±0.5%FS | |
| 预热时间 | 2分钟(建议30分钟以上) | |
| 响应时间(T90) | 5 ~ 30S | |
| 流量要求 | 0~750ml/min(出厂校准默认300ml/min) | |
| 零点校准 | 外部按钮或RS232指令校准 | |
| 工作电压 | 18~30VDC(RS232通讯) ; 22~30VDC(4-20ma输出) | |
| 功率 | 小于5W | |
| 输出信号 | RS232(标准), 4-20ma(可选) | |
| 气管接头 | 内4mm外6mm软管快拧接头 | |
| 重量 | 约350g | |
| 尺寸 | 90*130mm(PCB), 气室长度10~250mm | |

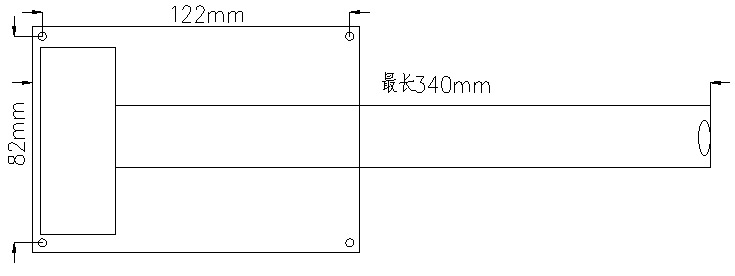

一、 安装尺寸(接线请参照传感器接线端子丝印)
二、 通讯协议
波特率： 115200 校验位： 无
数据格式：LSB 数据位： 8位
| 指令构成 | |||||||
| Command | Frame index | Data0 | Data1 | Data2 | Data3 | Read/Write | Selector |
| 参考列表2 | 参考列表2 |
数据格式类型 32位浮点数： {Data 3-0} 32位整数： {Data 3-0} 16位整数： {Data3, Data2} |
读：0x55 写：0x7A |
0x99 | |||
|
功能描述
|
功能码
|
Flame Index
|
数据类型
|
| 所有气体零点校准 | 0x08 | 0 | Bool |
| CH1通道量程校准 | 0x60 | 0 | 16位整数 |
| CH2通道量程校准 | 0x60 | 1 | 16位整数 |
| CH3通道量程校准 | 0x60 | 2 | 16位整数 |
| CH4通道量程校准 | 0x60 | 3 | 16位整数 |
| 读CH1通道读数 | 0x17 | 0 | 32位浮点数 |
| 读CH2通道读数 | 0x17 | 1 | 32位浮点数 |
| 读CH3通道读数 | 0x0F | 0 | 32位浮点数 |
| 读CH4通道读数 | 0x0F | 1 | 32位浮点数 |
