特点
• 最适用于HCL、NH3、O2、CO、CO2、CH4气体浓度测量的分析仪。
• 因响应速度快(1～5秒以下)，故可组装到控制系统内。
• 通过双组分(HCL+H2O,NH3+H2O)测量，可进行干燥气体基准换算测量。
• 长期稳定性优异，无需维护。
• 亦可在高温、尘埃密集的环境下使用。

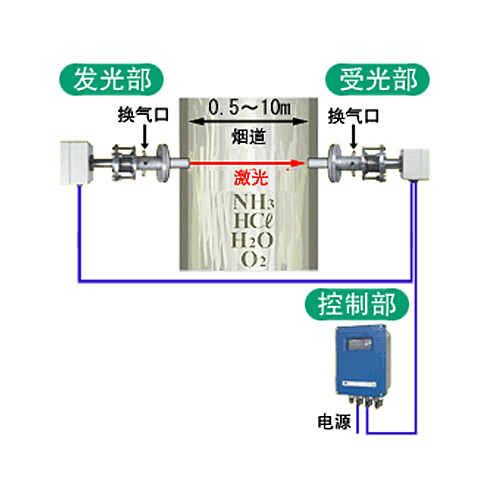

• 测量光程长度(烟道、烟囱宽度)可达0.5～10m。
• 几乎不受其它气体干涉的影响。

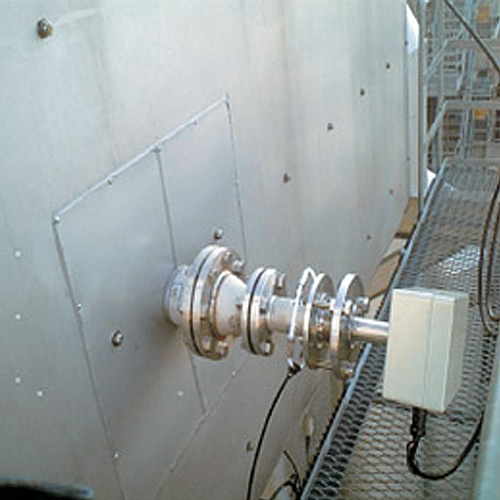

• 设置示例(发光部)

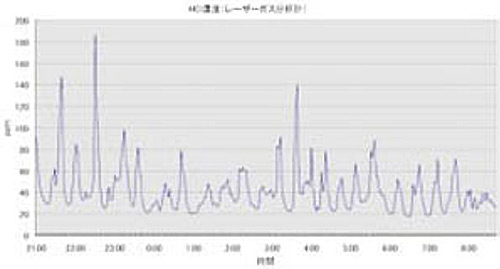

现场测量数据示例
主要规格
| 被测气体组分 | HCL，NH3,HCL+H2O，NH3+H2O，O2、CO、CO2、CH4 |
| 测量原理 | 波长非分散红外方式(NDIR) |
| 设置方式 | 烟道横穿式 |
| 激光级别 | CLASS 1M(O2除外) |
| 测量量程 | NH3：0～10ppm・m(最小)O2：0～4vol%(最小)HCL:0～10ppm・m(最小)HCL+O2:0～50ppm(最小)H2O固定为50％ NH3+O2：同上 |
| 测量光程长度 | 0.5～10m(烟道、烟囱宽度) |
| 重复性 | ±1.0% FS |
| 零点、量程漂移 | ±2.0% FS/6个月(NH3 20ppm以下为±3.0%FS/6个月) |
| 响应速度(90%响应) | 1～5秒以下 |
| 模拟量输出 | DC 4～20mA,DC 0～1V,DC 0～5V,DC 0～10V(根据指定) |
| 模拟量输入 | DC 4～20mA,6点 |
| 通信功能 | USB或RS-485(MODBUS) |
|
接点输入 (选项) |
3点(平均值复位、远程保持、远程、瞬时值/平均值切换) |
| 接点输出 | 5点(上下限值范围以外、受光光量不足、电源断、仪表故障、保持中/校正中) |
| 电源电压 | AC 100V～240V 约75VA |
| 环境温湿度 | 受发光部 -20～55℃ 控制部 -5～45℃ 90%R.H.以下 |
| 被测气体温度 | 最高450℃，但O2分析仪最高1200℃ |
| 被测气体压力 | ±10kPa |
| 外形尺寸 |
受光部(180×400×200mm) 发光部(240×400×200mm) 控制部(240×135×320mm) |
| 重量 |
受光部、发光部(各约10Kg) 控制部(约8Kg) |
| 安装方法 |
控制部(壁面安装或管道安装) 受、发光部(法兰安装) |
